Sistem Anti-Drone PTC-XD-PRO
Sistem Anti-Drone PTC-XD-PRO dirancang khusus untuk pemasangan luar ruangan permanen, mengintegrasikan kemampuan deteksi dan jamming UAV canggih. Solusi komprehensif ini secara bersamaan melakukan pencarian arah dan penentuan posisi multi-target, memungkinkan lokalisasi dan pelacakan lintasan yang tepat dari UAV target dan pilot mereka.
Memanfaatkan gangguan radio yang canggih dan teknologi pemblokiran mutakhir, sistem secara efektif memutuskan transmisi video UAV, kendali jarak jauh, dan tautan navigasi, memaksa drone yang tidak sah untuk kembali ke asalnya atau segera mendarat. Ketika diintegrasikan dengan peralatan jamming opsional, ia memberikan perlindungan wilayah udara ketinggian rendah yang lengkap dengan kemampuan pemantauan yang ditingkatkan untuk area yang diamankan.
Aplikasi
Ideal untuk keamanan ketinggian rendah dalam berbagai skenario termasuk perlindungan acara skala besar, patroli keamanan publik, pertahanan perbatasan, detail perlindungan VIP, zona militer, fasilitas tenaga dan petrokimia, dan keamanan bandara. Sistem beroperasi secara offline sebagai unit mandiri, menawarkan opsi penyebaran yang fleksibel, dan menyediakan kemampuan respons cepat untuk memenuhi berbagai persyaratan operasional.
Spesifikasi Sistem Deteksi
Modul Deteksi Pasif
| Parameter | Spesifikasi |
|---|
| Model | PTC-UAV-D2C |
| Rentang Frekuensi | 100MHz - 6GHz |
| Jangkauan Deteksi | 1-5km |
| Sensitivitas Deteksi | ≥ -95dBm (25kHz) |
| Akurasi Pencarian Arah | Bergerak ≤ 10°, Melayang ≤ 3° |
| Direktivitas Arah | 360° Omnidirectional |
| Modulasi yang Didukung | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Deteksi Simultan | ≥10 Drone |
| Frekuensi Utama | 433MHz (Kustom), 910MHz, 1.2GHz (Kustom), 1.4GHz, 2.4GHz, 5.2GHz, 5.8GHz |
| Ketinggian Deteksi | 0-1000m |
| Presisi Arah | ≤1.0° (RMS) |
| Konsumsi Daya | 15W |
| Akurasi Penentuan Posisi | Drone ≤10m, Pilot ≤10m |
| Waktu Deteksi | ≤3s |
| Waktu Refresh | ≤3s |
| Tingkat Keberhasilan Deteksi | ≥97% |
| Suhu Kerja | -40°C hingga +70°C |
| Catu Daya | AC 110V-240V |
| Dimensi | Φ600mm * H420mm (±2mm) |
| Berat | 30kg |
Model Drone yang Kompatibel
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, drone Wi-Fi, dan drone DIY (transmisi gambar analog)
Kemampuan Deteksi
- Deteksi & Identifikasi Drone: Mendeteksi dan mengidentifikasi merek, model, frekuensi, dan spesifikasi teknis drone yang menyerang
- Penentuan Posisi Drone: Menemukan drone seri DJI dengan data posisi real-time termasuk bujur, lintang, azimut, jarak, kecepatan, dan ketinggian
- Penentuan Posisi Pilot: Melacak lokasi pilot untuk drone DJI (model Air, Mini, FPV, Avata) dengan data posisi real-time
- Pencarian Arah UAV: Mendukung pencarian arah simultan untuk ≥3 target dengan tampilan azimut real-time pada peta elektronik
- Fungsi RID: Menerima dan mendekode informasi ID Jarak Jauh untuk drone dengan kemampuan penyiaran RID
- Pemindaian Spektrum: Analisis spektrum 100MHz-6GHz dengan grafik spektrum dan tampilan air terjun
- Identifikasi Unik: Mengenali nomor seri unik untuk drone seri DJI
- Tindakan Balasan Terintegrasi: Secara otomatis mengaktifkan jamming setelah identifikasi drone
- Pelacakan Multi-target: Penentuan posisi dan pelacakan simultan beberapa drone dengan tampilan lintasan penerbangan
- Integrasi API: Antarmuka standar untuk integrasi data dengan sistem manajemen
- Pustaka Model WiFi: Deteksi yang ditingkatkan untuk drone sinyal WiFi
- Peta Elektronik: Mendukung pemetaan AMap, Baidu, dan Google (offline)
- Desain Terintegrasi: Pemasangan yang efisien dengan arsitektur sistem terpadu
Fitur Sistem
- Jangkauan yang Diperluas: Pencarian arah hingga 4km di lingkungan terbuka
- Cakupan Frekuensi Luas: Kemampuan pencarian arah UAV 400MHz-6GHz
- Operasi Pasif: Tidak ada emisi elektromagnetik untuk pengoperasian yang ramah lingkungan
- Kesiapan 24/7: Pengoperasian berkelanjutan dalam kondisi elektromagnetik yang kompleks dan cuaca buruk
- Cakupan 360°: Deteksi komprehensif di seluruh wilayah udara yang dilindungi
- Daftar Hitam/Putih: Membedakan antara drone kooperatif dan non-kooperatif (model DJI)
- Peringatan Intrusi: Alarm yang terdengar dan visual saat deteksi drone
- Pemutaran Lintasan: Analisis data penerbangan historis untuk penilaian keamanan
- Catatan Deteksi: Pencatatan komprehensif nomor seri drone, model, frekuensi, dan data multidimensi
- Visualisasi Data: Analisis statistik melalui peta panas dan bagan garis
- Dukungan Multi-Peta: Pengalihan peta elektronik termasuk Gaode, Bing, Baidu, dan Google offline
Sistem Jamming Opsional
Spesifikasi Jamming
| Saluran | Rentang Frekuensi | Daya Output | Kerataan Dalam Pita |
|---|
| CH1 | 900-930MHz | 100W | ±0.5dB |
| CH2 | 1160-1300MHz | 100W | ±0.5dB |
| CH3 | 1550-1610MHz | 100W | ±0.5dB |
| CH4 | 2400-2480MHz | 100W | ±0.5dB |
| CH5 | 5150-5250MHz | 100W | ±0.5dB |
| CH6 | 5725-5850MHz | 100W | ±0.5dB |
| CH7 | 400-450MHz | 100W | ±0.5dB |
| CH8 | 1400-1440MHz | 100W | ±0.5dB |
Detail Sistem Jamming
| Parameter | Spesifikasi |
|---|
| Saluran Kerja | 8 Saluran |
| Total Daya Output | 800W |
| Input Daya | AC220V / AC110V / DC48V / DC24V |
| Peringkat Tahan Air | IP65 |
| Suhu Pengoperasian | -30°C hingga +55°C |
| Dimensi | 500 * 450 * 235mm |
| Berat Bersih | Sekitar 35kg |
| Opsi Pemasangan | Pemasangan di dinding (standar), Pemasangan di tiang (opsional) |
| Fitur Perlindungan | Perlindungan VSWR (pematian otomatis saat VSWR > 5:1), Perlindungan suhu (pematian otomatis >75°C, restart pada 55°C) |
| Jadwal Pengoperasian | Pengoperasian berkelanjutan 24/7/365 |
| Konstruksi | Rumah logam dengan desain tahan vandalisme |

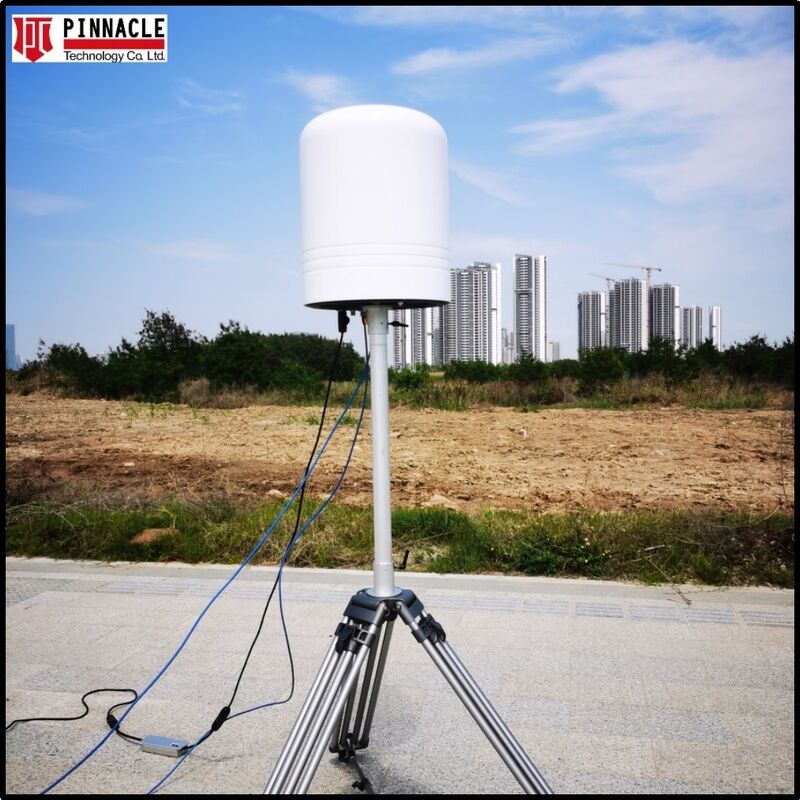

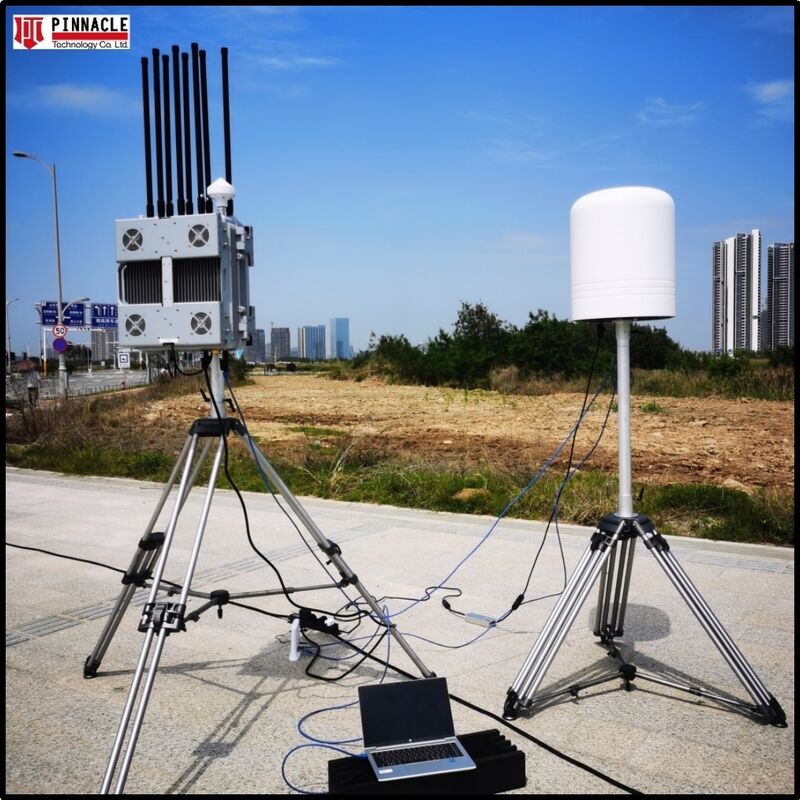

Gambar Produk
Catatan: Semua frekuensi kerja dapat disesuaikan sesuai dengan persyaratan operasional tertentu. Hubungi tim teknis kami untuk konfigurasi frekuensi yang disesuaikan.
