Modul penguat daya RF yang dipasang di rak 5.6G-6G ISO9000 Sertifikasi
Nama Merek:
PTC
Nomor Model:
HPA200W
Tempat Asal:
Shenzhen Cina
Sertifikasi:
ISO 9000
MOQ:
1set
Harga:
Contact Us
Kemampuan Pasokan:
500000
Waktu Pengiriman:
10-20Hari
Ketentuan Pembayaran:
T/T, Western Union
Kemasan standar:
Kotak
Rincian produk
Menyoroti:
Modul penguat daya RF yang dipasang di rak
,Modul penguat daya rf ISO9000
,Modul penguat RF yang dipasang di rak
Model NO.:
PTC-HPA200W
Frequencies:
5,6-6GHz
Output Power:
200W
Dimension:
Ukuran 620x480x53mm
Class:
AB Linier
Rack Size:
Rak Standar 19' & Tinggi 6U
Deskripsi Produk
Spesifikasi & Fitur Detail
19 "Standard Rack Mounted 5.6g-6g High Power 200W RF Power Amplifier Module
PTC-HPA200W adalah Solid State High Power Amplifier, kami kustomisasi semua Amplifier sesuai permintaan setiap klien, model ini dengan Ultra-wide bandwidth dan output daya tinggi untuk pilihan.Model ini dirancang dengan19' Standar Rak & 6U Tinggi.
Spesifikasi Listrik:50, 25°C
| Parameter | Spesifikasi | Catatan | |||||
| Jangkauan Frekuensi Operasi | 5700-5800 MHz | ||||||
| Daya Keluar @ Saturasi | 300 Watt Tipe | CW | |||||
| Daya Keluar @ P1dB | 200 Watt Min | ||||||
| Peningkatan Daya | 54 dB Min | Pin=0dBm untuk operasi normal | |||||
| Kekuatan Mendapatkan Permukaan | 1.5-2dB p-p Max | Daya input konstan | |||||
| Karakteristik denyut nadi | Lebar | Tugas | PRF | ||||
| 100 nS | |||||||
| Input Return Loss | -10 dB Max | Relatif 50 Ohm | |||||
| Intermodulasi 2-Ton (IMD) | -30 dBc | 44dBm/Ton, = 1MHz | |||||
| Angka Kebisingan | < 20 dB | ||||||
| Harmonik | <-25dBc Tipe | Pada daya output nominal | |||||
| Berarti palsu | -60 dBc Max | Non-harmonik | |||||
| Tegangan Operasi | 100V-AC | ||||||
| Konsumsi Daya | 1500 Watt Max | Pada nilai Pout | |||||
| Perlindungan Daya Masuk | +20dBm Max | < 10 detik tanpa kerusakan | |||||
| Perlindungan VSWR beban | 5: 1 Max | < 1 menit pada Pout nominal | |||||
Karakteristik Lingkungan |
|||||||
| Parameter | Spesifikasi | Catatan | |||||
| Suhu lingkungan operasi | - 20sampai +55°C | ||||||
| Suhu penyimpanan | -40 sampai +85 °C | ||||||
| Kelembaban Relatif | 5 sampai 95% | Non-kondensasi | |||||
Spesifikasi Mekanis |
|||||||
| Parameter | Spesifikasi | Catatan | |||||
| Dimensi W x H x D | 620×480×530mm | 5U - Tidak termasuk pegangan | |||||
| Berat badan | 25 Kg | ||||||

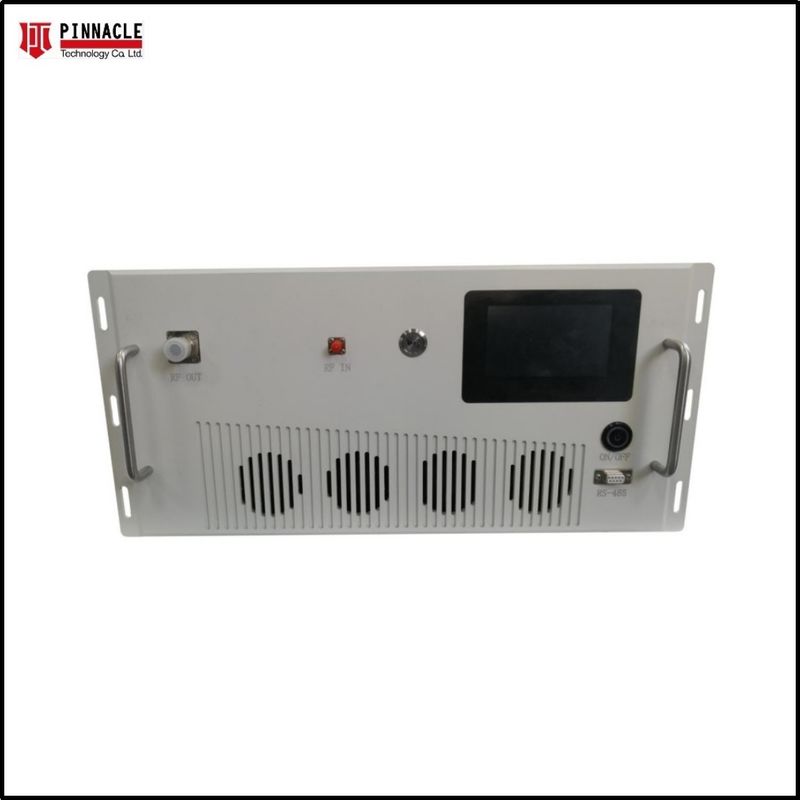

| Konektor RF masuk / keluar | Tipe-N Wanita | Panel depan atau belakang | |||||
| AC Power / Antarmuka | IEC 60320-C14 / 9-Pin D Sub | Atau setara | |||||

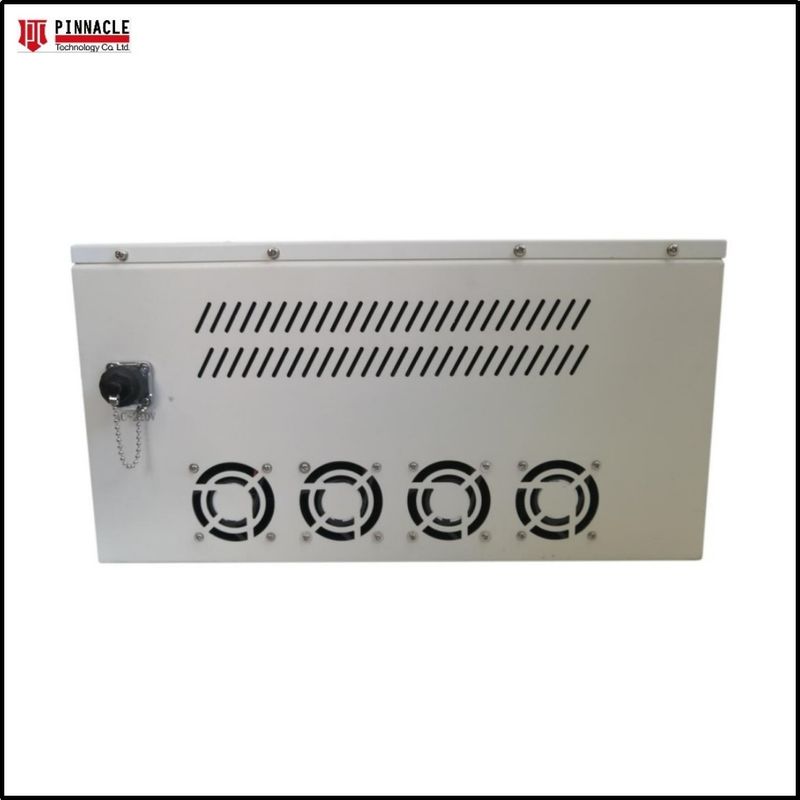

| Pendinginan | Dibangun dalam Pendingin Kipas | Kecepatan variabel | |||||
| Opsional: Digital Monitor & Kontrol: | Ethernet RJ-45 TCP/IP, RS422/485, USB | Opsional | |||||
| FWD, REV, VSWR, GAIN, ALC, V & I, TEMP | Antarmuka GPIB opsional | Aplikasi Bluetooth jarak jauh | |||||
Desain GaN linier Kelas A/AB
Sistem yang dipasang di rak
Bandwidth lebar instan
Cocok untuk aplikasi broadband EMI/RFI, Lab, Comm., dan EW
Cocok untuk pulsa dan semua standar modulasi saluran tunggal
Sirkuit perlindungan bawaan
Keandalan tinggi dan ketahanan untuk aplikasi mobile
Kontrol sistem mendukung Ethernet Software remote control
Layar sentuh
1. PA:tampilan daya output RF saat ini;
2- Apa yang terjadi?Atur dan tampilkan nilai attenuasi saat ini
(0-30d)Brentang);
3VSW:Tampilkan gelombang berdiri output saat ini
parameter darimodul;
4VSWR:Status gelombang berdiri;
5. Tmp:Status suhu sistem;
6. OP: RF Output Power Status;
7. RF Output Control Switch:Tekan saklar untuk menyalakan saklar dan saklar berubah menjadi warna biru, berubah menjadi warna putih setelah ditekan lagi untuk mematikan saklar;
8. Temp:menampilkan suhu sistem saat ini;
2- Apa yang terjadi?Atur dan tampilkan nilai attenuasi saat ini
(0-30d)Brentang);
3VSW:Tampilkan gelombang berdiri output saat ini
parameter darimodul;
4VSWR:Status gelombang berdiri;
5. Tmp:Status suhu sistem;
6. OP: RF Output Power Status;
7. RF Output Control Switch:Tekan saklar untuk menyalakan saklar dan saklar berubah menjadi warna biru, berubah menjadi warna putih setelah ditekan lagi untuk mematikan saklar;
8. Temp:menampilkan suhu sistem saat ini;
ATT Nilai Input Interface
Klik [ATT] untuk menampilkan antarmuka di atas lalu masukkan nilai ATT dari 0 sampai 30 lalu klik [konfirmasi].
