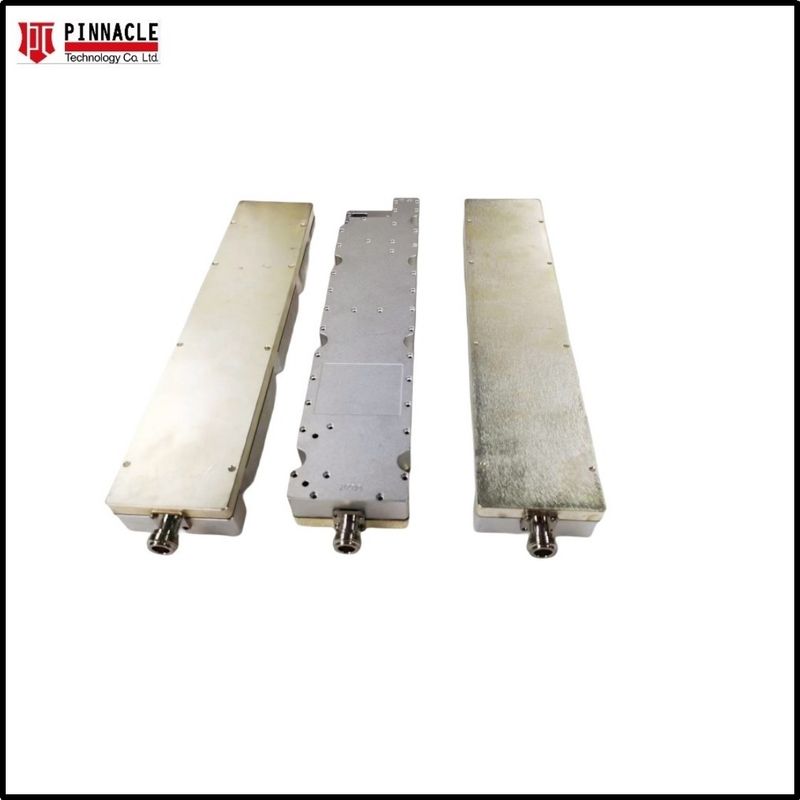

Solid State 200W High Power 2.4G Amplifier
Nama Merek:
PTC
Nomor Model:
HPA2.4G-200W
Tempat Asal:
Shenzhen Cina
Sertifikasi:
ISO 9000
MOQ:
1 PCS
Harga:
Contact Us
Kemampuan Pasokan:
500000 pcs/tahun
Ketentuan Pembayaran:
T/T, Western Union, MoneyGram
Kemasan standar:
Kotak
Rincian produk
Menyoroti:
Drone Jamming RF power module
,Modul daya rf 200W 2
,4 GHz
Part Number:
PTC-HPA2.4G-200W
Output Power:
200W
Class:
AB Linier GaN
Product Name:
Modul Penguat Sinyal RF Pengacau Drone 2.4GHZ 200W Berdaya Tinggi
Deskripsi Produk
Spesifikasi & Fitur Detail
Spesifikasi Listrik
| Parameter | Spesifikasi | Catatan |
| Jangkauan Frekuensi Operasi | 2.4G - 2,5 GHz | |
| Kekuatan output | 250 Watt Min | CW |
| Daya Keluar @ P1dB | 200 watt tipe | CW |
| Peningkatan Daya | 53dB Min | |
| Kekuatan Mendapatkan Permukaan | 4.0 dB p-p Max | Daya input konstan |
| Input / Output Return Loss | 10 dB Min | Relatif 50 Ohm |
| Intermodulasi 2-Ton (IMD) | -30 dBc | 40 dBm/Ton, Δ = 1 MHz |
| Harmonik | -20 dBc | -15dBc @ 1GHz - Pada nilai Pout |
| Berarti palsu | -60 dBc Max | Non-harmonik |
| Tegangan Operasi | 28 Nom VDC | |
| Konsumsi Saat Ini | 48 Amper Max | Pada nilai Pout |
| Perlindungan Daya Masuk Maksimal | +8 dBm | < 10 detik tanpa kerusakan |
| Perlindungan VSWR beban | 5: 1 | < 1 menit pada output nominal |
| Menyalakan / Matikan Kecepatan | 5 μSec Max |
Karakteristik Lingkungan
| Parameter | Spesifikasi | Catatan |
| Suhu ruang operasi | -20 sampai +65 °C | |
| Suhu penyimpanan | -40 sampai +85 °C | |
| Kelembaban Relatif | 5 sampai 95% | Non-kondensasi |
Spesifikasi Mekanis
| Parameter | Spesifikasi | Catatan |
| Dimensi | 300 x 400 x 60 mm | Tidak termasuk konektor |
| Berat badan | 8.1 Kg. | |
| Konektor RF In/Out | SMA / tipe-N wanita | |
| DC Power / Konektor Antarmuka | Hybrid 9-Pin D-Sub | 9W4 |
| Pendinginan | Heatsink eksternal | Dibutuhkan udara paksa |
Fitur
Desain GaN linier Kelas AB
Bandwidth ultra-luas instan
Cocok untuk semua standar modulasi saluran tunggal
Faktor bentuk kecil & berat ringan
Sirkuit perlindungan bawaan
Keandalan tinggi dan ketahanan
